梯形图是工业现场离散控制和数字量逻辑控制中使用最广泛的编程语言之一。基于西门子官方技术文档，本文从定义、编程规则、语言对比、混编技巧等维度，全面解析 PLC 梯形图的核心要点与工程实践方法。

一、什么是 PLC 梯形图（LAD）

梯形图全称 Ladder Diagram，简称 LAD，是 IEC61131-3 标准定义的标准 PLC 编程语言，在西门子 STEP7、TIA Portal 编程平台中原生支持。

它的设计原型来自传统继电器控制电路图，由触点、线圈、功能指令框三类核心元件构成：触点代表逻辑输入条件，线圈对应逻辑运算输出，常用于控制指示灯、接触器线圈、内部标志位等；指令框用于承载定时器、计数器、数学运算等复杂功能。

梯形图的信号流遵循 “从左向右、从上到下” 的单向流动规则，左侧母线为信号起点，右侧为输出端，逻辑直观易懂，尤其适合熟悉继电器控制的电气人员快速上手，是数字量逻辑控制场景的首选编程语言。

二、PLC 梯形图编程必须遵循的 6 条官方规则

正确的编写规范是保证程序编译通过、运行高效的基础，结合西门子官方编程准则，梯形图编写需遵守以下规则：

1. 排布顺序规则：程序网络严格按照从上到下、从左到右的顺序放置连接元件，禁止交叉连线与逆向信号流，保证编译逻辑与视觉逻辑一致。

2. 线圈使用规则：梯形图中的触点可任意串联或并联，但在 LAD 网络中，输出线圈通常应位于网络最右侧，不建议采用多个输出元件串联结构。对于多个输出条件，建议使用并联输出、中间变量或功能块方式实现，以保证程序逻辑清晰并符合常规编程规范。

3. 支路优化规则：同一网络内多条支路串联时，串联触点多的支路尽量放在上方；多个并联回路串联时，并联触点多的回路放在左方。这种排布方式可以减少编译后的指令条数，优化程序扫描周期。

4. 触点复用规则：同一触点（输入点、中间标志位等）的使用次数不受限制，无需额外增加中间继电器转接，可按需重复调用。

5. 等效转换规则：桥型电路、交叉回路等不可直接编译的梯形图结构，必须通过逻辑等效变换，转换为标准可编程梯形图后再编写。

6. 输出位置规则：线圈、定时器、计数器等输出类元件必须放置在网络最右侧，左侧仅能排布触点、逻辑条件，不能直接连接左侧母线。

三、梯形图与西门子其他编程语言的优劣势对比

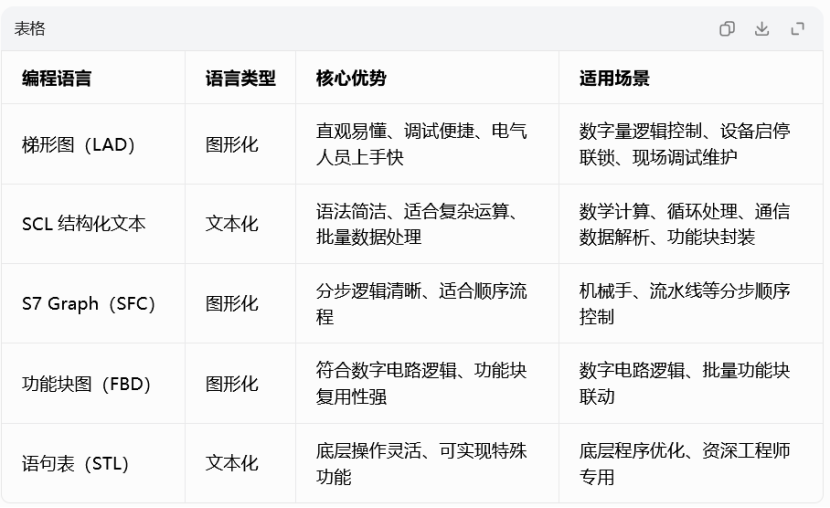

西门子 PLC 在不同平台和软件环境下支持的编程语言存在差异。TIA Portal 中常见语言包括 LAD、FBD、SCL、SFC/Graph 等，具体支持情况应以 CPU 型号、软件版本和授权配置为准，不同语言适配不同场景，其中梯形图的定位与差异如下：

其中，梯形图与 SCL（结构化文本）是工程中最常搭配使用的组合，二者核心差异在于：

l可读性与调试：梯形图可直观查看触点通断状态，在线调试一目了然；SCL 为文本格式，需单独查看变量状态，调试与故障排查难度更高。

l复杂逻辑处理：梯形图处理循环、多分支、批量数据运算时，需要大量中间变量，程序冗余；SCL 可通过 FOR、CASE、WHILE 等指令高效实现同类逻辑，代码简洁紧凑。

l入门门槛：梯形图贴合电工识图习惯，零基础入门快；SCL 接近 C 语言语法，有编程基础的人员上手更快。

四、梯形图 + SCL 混编的工程实战技巧

工业项目中，“LAD 梯形图处理逻辑 + SCL 处理数据” 的混编模式是行业主流方案，既能兼顾现场调试的便捷性，又能提升复杂功能的开发效率，核心使用原则如下：

1、数字量逻辑优先用梯形图

电机启停、安全联锁、传感器检测、互锁回路等纯点位逻辑，全部采用梯形图编写，现场维护人员无需掌握高级语言即可独立排查故障。简单赋值、线圈逻辑也优先用梯形图实现，可读性远高于文本代码。

2、数据处理类逻辑优先用

SCL 批量数据转换、通信报文解析、流量累积、配方计算、多状态轮询等场景，采用 SCL 编写。例如 Modbus 通信的电表数据批量处理，通过 FOR 循环可一次性完成多地址的数据转换与计算，远优于梯形图逐点编写的方式；多步骤状态机采用 CASE 语句，可避免双线圈问题，逻辑层级更清晰。

3、特殊指令的使用注意事项

n沿信号处理：梯形图原生支持上升沿、下降沿指令，使用便捷；SCL 中需自行编写沿逻辑或调用专用指令，且需额外定义存储变量，因此沿信号检测优先放在梯形图中实现。

n定时器与计数器：不建议将定时器、计数器放在 SCL 的 IF、FOR 等程序控制指令内部，条件不满足时指令会跳过执行，导致计时异常、无法复位，这类指令优先在梯形图网络中调用。

4、置位复位逻辑选型

简单自锁回路采用梯形图线圈自锁写法，直观简洁；多条件分段置位、复位逻辑，可采用 SCL 的 IF 条件语句编写，结构更清晰，便于后期维护。

五、PLC 梯形图编程常见避坑要点

1. 避免双线圈问题：同一输出变量不建议在多个网络中被直接驱动。PLC 扫描执行时，后执行的赋值结果通常会覆盖前面的结果，容易造成逻辑维护困难。多条件控制同一输出时，建议采用 SR/RS 指令或中间变量进行统一控制。

2. 避免强行用梯形图实现复杂运算：复杂数学公式、批量数据处理不要硬拆为梯形图指令，不仅程序冗长，还会增加扫描周期与故障排查难度，建议改用 SCL 实现。

3. 规范命名与注释：每个网络添加功能注释，变量采用语义化命名，避免仅用地址编号，提升程序可维护性。

4. 控制网络复杂度：单个网络内避免过多嵌套并联分支，过多逻辑堆叠会拉长扫描周期，也不利于阅读，建议拆分到多个网络中。

5. 模块化拆分程序：大型项目按功能模块拆分 FC/FB 块，每个模块内部用梯形图编写，实现逻辑分层，便于调试与复用。

PLC 梯形图作为工业控制领域的基础编程语言，在数字量逻辑控制与现场调试场景中具备不可替代的优势。掌握官方编程规则、明确不同语言的适用边界，采用梯形图与 SCL 混编的开发模式，能够同时兼顾开发效率、程序可读性与设备运行稳定性，是西门子 PLC 项目开发中广泛采用的工程实践方案之一。

常见问题解答（FAQ）：

Q1：LAD 和 SCL 应该如何选择？

A：数字量逻辑、启停控制、安全联锁等场景优先考虑 LAD；复杂计算、批量数据处理、通信报文解析等场景可优先考虑 SCL。

Q2：S7-1200 支持哪些编程语言？

A：具体支持语言与 CPU 型号、TIA Portal 版本及授权有关，常见语言包括 LAD、FBD、SCL 等，应以实际软件环境为准。

Q3：为什么不建议使用双线圈？

A：同一变量被多个网络直接驱动时，后执行的结果通常会覆盖前面的结果，容易造成逻辑维护困难。

Q4：TIA Portal 中 LAD 和 FBD 哪个更适合现场维护？

A：对于熟悉继电器控制的现场人员，LAD 通常更直观；对于功能块连接、过程控制类逻辑，FBD 也具有较好可读性。
