在新能源汽车、光伏储能与智能制造快速发展的浪潮中，IGBT作为电力电子领域的核心器件，其质量可靠性直接关系到整个产业的安全稳定。然而，长期以来，IGBT表面复杂缺陷检测一直是行业公认的难题，制约着国产功率器件品质提升。近日，深圳技术大学“全域智检 – 跨模态多维度 IGBT 智能全检一体机”学生团队突破IGBT表面缺陷检测关键技术，破解此方面的三大痛点问题，为国产半导体检测装备自主化助一臂之力。

团队成员听取客户意见和建议

IGBT表面结构复杂，金属键合线、陶瓷基板、硅芯片等材料混杂，表面反光强烈，微小划痕、凹坑、键合线变形、焊点瑕疵等缺陷肉眼难辨、常规设备难以稳定识别。传统表面检测技术长期存在三大痛点，严重制约检测质量与效率：第一，高反光干扰严重，缺陷“看不清”。IGBT金属区域反光极强，传统光学检测易出现大面积过曝或盲区，微小缺陷被强光掩盖，难以稳定成像，导致漏检、误检频发。第二，多材质混合，缺陷“看不全”。不同材料反光、纹理差异巨大，单一光源或算法无法同时适配所有区域，部分材质清晰、部分模糊，难以实现全表面无遗漏检测。第三，微小缺陷难识别，缺陷“判不准”。微米级划痕、细微变形等缺陷对比度极低，传统算法识别能力弱，人工复检效率低、一致性差，难以满足批量生产的高精度要求。

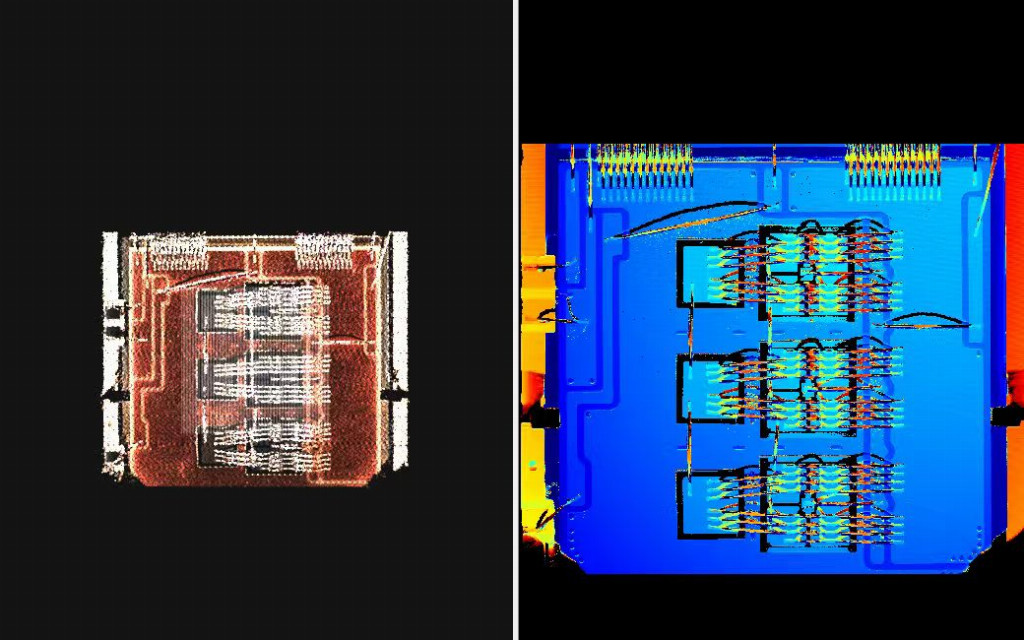

IGBT表面三维成像

面对行业难题，深技大一支由在校学生组成的跨专业团队迎难而上。团队成员来自智能感知、光电信息、国际商务等多个专业，依托学校市重点实验室资源和国家、学校的创新创业项目实现技术攻关。团队以IGBT表面缺陷检测为核心方向，放弃依赖昂贵进口设备的技术路线，坚持自主创新，全力研发“跨模态多维度IGBT智能全检一体机”。

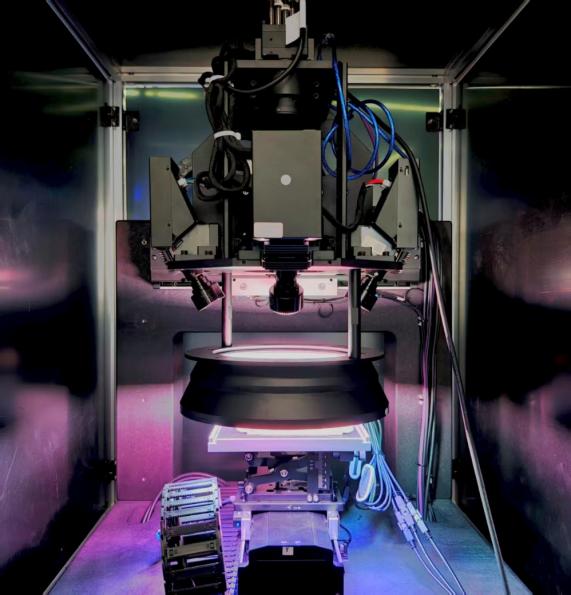

设备内部图

经过反复调试与多批次样品测试，该系统在检测稳定性、缺陷识别能力、整体效率方面均实现明显提升，为IGBT生产企业提供稳定、可靠、高性价比的表面检测解决方案。目前，团队已形成完整技术体系，申请多项专利与软件著作权，技术创新性获得行业专家认可，展现出大学生团队在硬核科技领域的创新潜力。
