在半导体芯片制造过程中,材料的纯净度与稳定性直接关系到最终产品的良率与可靠性。随着国产化替代进程的加速,半导体装备对关键材料提出了极为严苛的要求。宝立超合金有限公司自主研发的超高纯316LVV不锈钢,正是针对这一高端制造需求所开发的战略级材料。本文将从材料研发背景、核心生产工艺、纯净度控制、力学与腐蚀性能、表面特性及释气量表现等多个维度,详细介绍316LVV的产品实力。

一、公司背景与技术实力

宝立超合金是一家从材料研发、熔炼、锻造、热处理、冷成型到成品加工一体化的综合性生产企业。公司专注于超纯净不锈钢、耐蚀合金、高温合金、超高强钢及钛合金等高性能合金材料的锻件、板材、棒材、带材制造。产品广泛应用于航空航天、军工装备、核能电力、石油化工、海洋工程以及半导体芯片等高端装备制造领域。

作为国家战略新兴产业企业、国家高新技术企业以及国家级科技中小企业,宝立拥有国家CNAS认可的检测中心,并已通过ISO9001:2015、GJB9001C-2015国军标认证、AS9100D航空航天质量认证、TUV德国莱茵认证、DNV挪威认证、ABS美国认证及PED欧盟认证等多项权威体系认证。这些信任背书确保了宝立在特种合金材料领域的专业地位。

二、316LVV材料定位与核心生产工艺

316LVV是宝立超合金专为半导体装备开发的超高纯不锈钢牌号,属于316L UHP系列产品之一。该材料的核心特点在于采用了VIM+VAR双真空熔炼工艺,确保了材料在纯净度、均匀性和稳定性方面达到半导体行业UHP等级的要求。

宝立技术团队在高纯净合金材料的研发生产方面拥有丰富经验。公司配备国外高端4吨、8吨真空感应炉(VIM)以及6吨真空自耗重熔炉(VAR)。在VIM熔炼环节,宝立选用纯金属原料,精准控制合金成分,并通过真空熔炼工艺有效去除气体及低熔点有害元素。随后,VAR工艺通过熔滴控制、氦气冷却及浅平熔池控制结晶技术,进一步降低偏析,并在高真空环境下深度去除残留气体和有害杂质。这种双联真空工艺是生产半导体级超高纯不锈钢的关键技术路径。

宝立超合金生产的316LVV系列包括多个等级:316L UHP系列、316LVV(VIM+VAR)、316LV、316L HP等,以满足不同应用场景对纯净度与性能的分级要求。

三、纯净度与夹杂物控制

对于半导体装备用材,非金属夹杂物的数量与等级是衡量材料纯净度的核心指标。宝立开发的BSA-316LVV在纯净度方面表现突出。根据北方华创进行国产化替代验证时,将日本进口316LVV与宝立材料送权威第三方做平行对比的数据显示:宝立生产的316LVV非金属夹杂物数量明显少于日本进口同类产品。

具体而言,宝立在多款高纯净合金的生产中,气体杂质元素含量控制达到了极低水平。例如,在类似工艺生产的高温合金与耐蚀合金中,氧含量可控制在0.0006%以下,氮含量低于0.0036%,氢含量低于0.0001%。非金属夹杂物等级可控制在A类、B类、C类、D类均为0级或极低等级。这一纯净度水平,为半导体装备在超高真空及腐蚀性环境下的长期稳定运行提供了基础保障。

四、力学性能与规格多样性

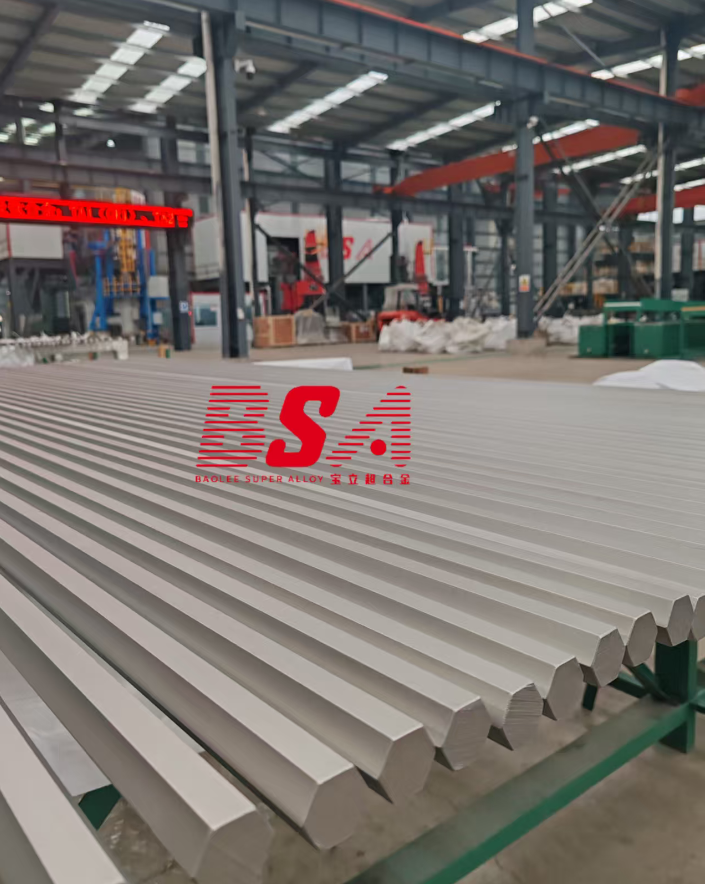

宝立316LVV可根据客户需求生产多种规格与形状的棒料,包括圆棒、方棒、六角棒以及管阀件等。不同形态的产品具有相应的室温力学性能:

圆棒的抗拉强度达到781兆帕,屈服强度为709兆帕,延伸率为24%,断面收缩率为70%,布氏硬度为300。方棒的抗拉强度为665兆帕,屈服强度为610兆帕,延伸率为32%,断面收缩率为76%,布氏硬度为219。六角棒的抗拉强度为755兆帕,屈服强度为695兆帕,延伸率为28%,断面收缩率为76%,布氏硬度为236。

宝立能够根据客户实际需求生产各种规格、形状及特定性能的棒料,交货硬度范围可控制在110至360 HBW之间,充分满足不同半导体设备零部件的差异化设计要求。

五、耐腐蚀性能:点蚀试验对比

半导体工艺中常涉及强腐蚀性化学介质,材料的耐点蚀能力至关重要。宝立316L UHP-A级材料按照ASTM G48-11方法A进行了严格测试。

在22摄氏度、6%三氯化铁溶液中浸泡72小时的条件下,宝立316L UHP-A级材料的腐蚀速率为32.87克每平方米,但检测发现腐蚀坑。在更为严苛的50摄氏度、同样72小时条件下,腐蚀速率上升至785.15克每平方米,同样发现腐蚀坑。相比之下,日本进口高纯316L-A级材料在50摄氏度相同测试条件下的腐蚀速率为1487.81克每平方米。虽然两者均出现腐蚀坑,但宝立材料的腐蚀速率明显低于日本进口对比样。

六、表面特性:Cr/Fe比、氧化层厚度与缺陷控制

半导体级不锈钢的表面状态直接影响其在反应腔室等关键环境中的表现。宝立316L UHP-A级材料经过电解抛光后,通过AES深度剖析测得氧化层厚度约为24.6埃,修正后为22.6埃。在10埃深度处的Cr/Fe比为1.19,最大Cr/Fe比达到1.56。XPS测试结果显示Cr/Fe比为2.31,Cr-O/Fe-O比为4.13。这一数据表明材料表面形成了致密且富含铬的氧化层,有利于提升耐腐蚀性和工艺稳定性。

在表面缺陷方面,依据SEMI F19标准中UHP等级的指标要求,宝立316L UHP-A级材料在五个测试位置上均未发现缺陷,缺陷数目为零。相比之下,日本进口高纯316L-A级材料在多个测试点发现了不同程度的表面缺陷。这一对比结果凸显了宝立在表面质量控制方面的优势。

七、临界点蚀温度(CPT)

临界点蚀温度是评价不锈钢耐点蚀性能的关键指标。宝立316L UHP-A级材料按照SEMI F77标准,在1摩尔每升的氯化钠溶液中、施加700毫伏电位、以每分钟1摄氏度升温速率进行测试。结果显示,管状样与平状样的临界点蚀温度均大于85摄氏度。这一优异的CPT值表明,宝立316LVV材料在含氯离子的苛刻环境中具有极高的抗点蚀能力,能够满足半导体制造中多种腐蚀性工艺介质的要求。

八、释气量性能

在半导体的超高真空环境中,材料释气量直接关系到真空度维持及工艺纯净度。宝立316L UHP A级材料与日本进口316LVV A级材料进行了释气量平行对比测试。测试结果显示:宝立材料在0小时放气率为9.26E-10帕·立方米·秒⁻¹·平方厘米⁻¹,经过10小时后下降至9.24E-11。而日本进口材料初始放气率为1.41E-09,10小时后为1.97E-10。在关键气体成分方面,宝立材料的氢气、水蒸气、氮气及碳氢化合物放气率均明显低于日本进口材料。

同样,宝立316L UHP B级材料的释气量数据也优于日本进口316LVV A级材料。这一系列数据充分证明,宝立316LVV系列材料在超高真空应用中具有更低的释气特性,更加适合半导体核心装备的使用要求。

九、应用场景与总结

宝立316LVV超高纯不锈钢主要应用于半导体高端装备的零部件制造,包括但不限于半导体腔室内部件、高纯气体管路系统、阀门接头、反应器内衬等关键结构件。其优异的纯净度、力学性能、耐腐蚀性、表面质量及低释气特性,使其成为半导体设备国产化替代过程中理想的材料选择。

通过北方华创等头部设备企业的严格验证,宝立316LVV在多项核心指标上已达到甚至超越进口同类产品水平,切实解决了半导体用超高纯不锈钢材料的“卡脖子”难题。宝立超合金以持续创新、不断学习的精神,为中国高端制造业提供可靠的特种材料解决方案,助力半导体产业链的自主可控与高质量发展。
