在工业自动化、电力系统、建筑电气等领域，控制电缆作为信号传输与设备控制的核心载体，其性能直接影响系统的稳定性、安全性和长期运行效率。本文基于电缆宝平台数据库及行业可靠标准，系统梳理控制电缆的分类、型号规格及选型要点，助您准确匹配需求。

一、控制电缆分类与核心型号

1、按结构分类

控制电缆根据绝缘、护套、屏蔽及铠装结构可分为以下类型：

通用型：

如KVV（铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆），适用于一般室内固定敷设。

屏蔽型：

如KVVP（编织屏蔽）、KVVP2（铜带屏蔽）、KYJVP（交联聚乙烯绝缘+编织屏蔽），适用于电磁干扰严重的场景。

铠装型：

如KVV22（钢带铠装）、KYJV22（交联聚乙烯绝缘+钢带铠装），适用于直埋、地下或机械外力较大的环境。

阻燃/耐火型：

如ZR-KVV（阻燃聚氯乙烯护套）、NH-KYJV（耐火交联聚乙烯绝缘），适用于消防要求高的场所。

耐高温/耐寒型：

如KFF（氟塑料绝缘，耐温-60℃~200℃）、KGG（硅橡胶绝缘），适用于钢铁厂高温区、冷库、户外光伏电站。

2、按绝缘材料分类

聚氯乙烯（PVC）绝缘：常见于常规控制电缆（如KVV、KVVP），耐温等级70℃。

交联聚乙烯（XLPE）绝缘：如 KYJV，耐温等级可达90℃，信号传输更稳定。

硅橡胶/氟塑料绝缘：适用于高温（-60℃~200℃）或强腐蚀环境（如化工厂）。

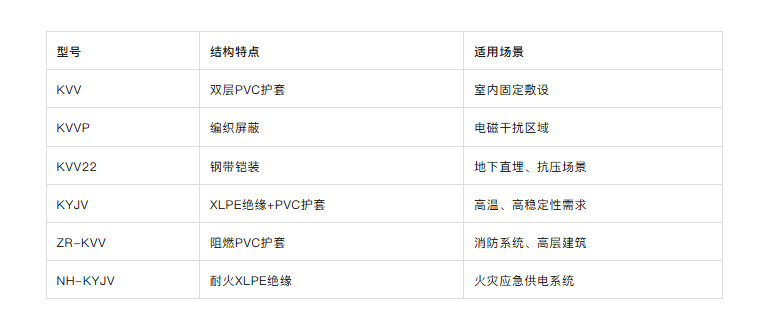

3、核心型号说明

4、控制电缆常见规格：

根据GB/T 9330-2008规定，0.5mm2、0.75mm2、1.0mm2、1.5mm2、2.5mm2芯数为2-61；4mm2、 6mm2 芯数为14。

二、选型关键参数

1、导体材料与截面积

导体材料：铜芯电缆导电性能优异，铝芯电缆成本低但易氧化，需根据信号精度和预算选择。

截面积：控制电缆截面积通常为0.5mm²~10mm²，需根据传输距离、电流负载及信号衰减要求选择。例如，短距离控制信号可选0.75mm²，长距离或大功率场景需选2.5mm²以上。

2、绝缘与护套材料

绝缘材料：PVC适用于常规环境，XLPE耐温更高，硅橡胶/氟塑料适用于极端温度或腐蚀性环境。

护套材料：PVC护套成本低，橡胶护套柔韧性好，氟塑料护套耐化学腐蚀。

3、额定电压与耐温等级

额定电压：控制电缆通常为 450/750V，需匹配控制系统电压等级。

耐温等级：常规为70℃，高温场景需选90℃~120℃ 的XLPE或硅橡胶绝缘电缆。

4、屏蔽与铠装要求

屏蔽结构：电磁干扰严重区域（如变频器附近）需选用编织屏蔽（P）或铜带屏蔽（P2）。

铠装结构：机械外力较大的场景（如直埋、地下管道）需选钢带铠装（22）。

5、阻燃与耐火性能

阻燃电缆（ZR）：满足 GB 12666.2 要求，适用于消防系统。

耐火电缆（NH）：符合 GB 12666.6，在火焰中保持电路完整性。

三、场景化选型建议

1、工业自动化场景

需求：高精度信号传输、抗干扰。

推荐型号：KYJVP（XLPE绝缘+编织屏蔽）、KVVP2（铜带屏蔽）。

案例：某工厂自动化生产线选用 KYJVP-4×1.5，有效抑制变频器干扰，设备运行稳定性提升30%。

2、地下直埋场景

需求：抗压、防机械损伤。

推荐型号：KVV22（钢带铠装）、KYJV22（XLPE绝缘+钢带铠装）。

案例：地铁隧道信号系统采用 KYJV22-19×1.5，连续运行5年无故障。

3、高温/腐蚀环境

需求：耐温、耐化学腐蚀。

推荐型号：硅橡胶绝缘电缆（耐温-60℃~200℃）、氟塑料护套电缆。

案例：炼钢厂选用硅橡胶屏蔽电缆，在800℃辐射热环境下稳定运行。

4、消防系统

需求：阻燃、耐火。

推荐型号：ZR-KVV（阻燃聚氯乙烯护套）、NH-KYJV（耐火XLPE绝缘）。

案例：某高层建筑消防报警系统采用ZR-KVV-24×1.0，火灾时信号传输未中断。

四、电缆宝平台选型工具

智能匹配系统：输入电压、截面、环境参数，3秒生成适配型号清单。

动态报价对比：接入6000+厂商数据，实时比价并锁定更优方案。

合规性验证：自动校验型号是否符合GB/T 12706、GB/T 9330等标准。

五、选型避坑指南

1、常见误区与解决方案

误区1：忽略环境温度导致电缆老化

案例：某工厂车间使用普通PVC电缆为高温烘干设备供电，运行3个月后绝缘层软化短路。

解决方案：更换为硅橡胶绝缘电缆，并加装隔热套管。

误区2：屏蔽层接地不当引发干扰

案例：控制电缆与动力电缆平行敷设，间距不足导致信号误报。

解决方案：采用屏蔽电缆，并确保单端接地，间距≥0.5m。

误区3：芯数选择不足限制系统扩展

案例：某楼宇控制系统初期仅选12芯电缆，后期扩展需重新布线。

解决方案：按系统预留20%冗余芯数，如选用19芯或24芯。

2、安装与维护要点

弯曲半径：非铠装电缆≥6倍外径，铠装电缆≥12倍外径。

接头处理：铜铝过渡端子压接深度需为端子壁厚的50%-70%，防止电化学腐蚀。

定期检测：高湿度或腐蚀性环境中，每季度检查绝缘电阻（≥500MΩ）。

六、结语

控制电缆的选型需综合考虑环境、电气性能、机械要求及成本。通过科学选型，不仅能提升系统稳定性，还能降低维护成本与安全隐患。电缆宝平台通过数据化工具与供应链资源整合，助您实现从选型到交付的全链路优化。立即登录电缆宝官网，免费获取定制化选型报告！
