新能源汽车电控系统面临严苛热载荷挑战

在新能源汽车产业高速发展的背景下，电子控制系统（ECU）作为整车的“大脑”，其可靠性直接关系到车辆的安全运行与用户体验。而电控系统的核心载体——电控PCB板，在实际行驶过程中承受着远比传统燃油车更为剧烈和频繁的温度波动：车辆急加速时功率模块瞬间升温，急减速或能量回收时又迅速冷却，快充桩上电池管理系统经历着数十千瓦级的热量吞吐。这种非线性的热载荷变化，对电控PCB板的材料稳定性、焊接可靠性以及电气性能提出了前所未有的要求。

常州作为长三角新能源汽车产业的核心腹地，以理想汽车为代表的主机厂正全力推进零部件近地化战略。目前理想L系列近六成核心零部件由长三角地区供应，常州本地聚集了30多家一级供应商，多数关键零部件可在一天内完成从下单到上线装配。随着更多电控系统相关零部件供应商聚集长三角，对电控PCB板的全生命周期可靠性测试成为产业配套的关键环节之一。

宏展科技立足长三角，推出非线性快速温变试验箱系列，以精确可控的非线性温变曲线模拟真实驾驶工况下的热载荷波动，为新能源汽车电控PCB板的可靠性验证提供专业、高效、可追溯的测试解决方案。

一、新能源汽车电控PCB板的热测试特殊性

1. 电控系统热环境远比传统汽车复杂

传统燃油车发动机舱环境温度虽高（可达125℃以上），但温度变化相对平缓。而新能源汽车的电控系统，尤其是电机控制器和电池管理系统，面临着“高频次、大幅度、快节奏”的温度波动：急加速时功率半导体结温可在数秒内从常温升至100℃以上，松油门后又迅速回落；快充过程中，BMS电路板在持续高负荷下发热量持续攀升，并在充电结束后快速冷却。这种不规则的热冲击模式，无法用传统恒温或线性温变试验完全覆盖其失效风险。

2. 非线性温度循环是逼近真实工况的最优路径

在实际驾驶场景中，车辆的温度变化并非恒定速率。例如，急加速工况下，电控模块的升温速率可能高达20℃/min以上；而高速巡航阶段，温度则相对平稳。传统的线性温变试验箱只能以固定速率升温降温，无法复现这种“快升慢降”或“阶梯式温变”的真实热应力过程。AEC-Q100标准中定义的温度循环测试（TC）虽要求对芯片进行-40℃～125℃乃至-55℃～150℃的温循考核，但对温变曲线的灵活性的重视程度近年来显著提升，行业开始要求在认证测试中尽可能逼近实际驾驶工况的热载荷特征。

3. 极端工况叠加振动与湿度的复合应力

电控PCB板往往安装在车辆底盘、电机舱或动力电池包内部，除承受温度循环外，还需同时承受行驶振动（10～2000Hz）和高湿环境的影响。AEC-Q200标准明确规定，车载PCB板需完成-40℃～125℃、循环次数≥1000次的高低温循环测试，温变率推荐为5℃/min～10℃/min，振动测试需覆盖X/Y/Z三轴方向。在非线性温变基础上叠加多应力耦合，已成为新一代电控系统可靠性验证的方向。

二、宏展科技非线性快速温变箱核心技术特点

针对新能源汽车电控PCB板的上述测试需求，宏展科技非线性快速温变箱从温变曲线控制、温场均匀性、制冷散热能力以及测控系统等方面进行了系统设计。

1. 非线性温变曲线自主编程能力

宏展科技快速温变箱支持5℃/min、10℃/min、15℃/min、20℃/min、25℃/min多档标准温变速率，且均可选择线性或非线性变化模式。在非线性模式下，用户可以自行设置升温和降温的不规则速率组合，模拟真实驾驶工况中的功率负载变化与温度响应特性。例如，编程“30秒内由25℃快速升至60℃（60℃/min等效），再以3℃/min匀速升至125℃”以模拟急加速后的巡航热稳态；或编程“快速降至-40℃后阶梯式回升”以模拟冬季冷启动过程的复杂热场变化。

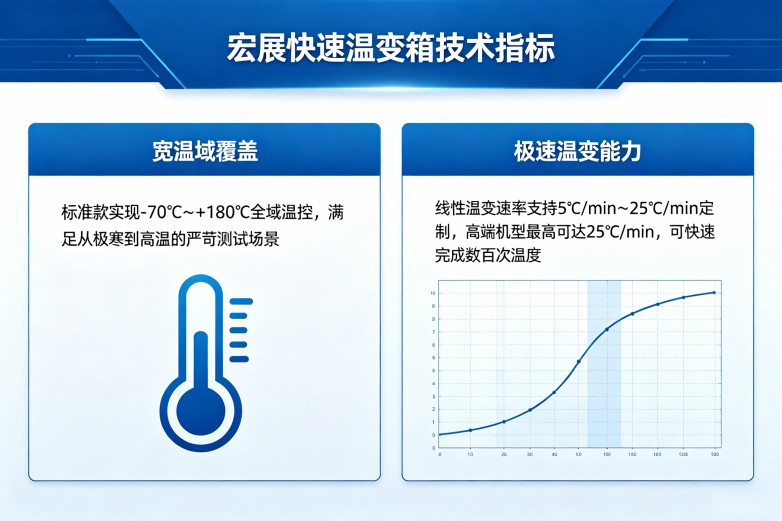

2. 宽广的温度范围与均匀温场

设备温度覆盖范围为-70℃～+150℃，全面满足AEC-Q100/Q200标准中-55℃～+125℃乃至-55℃～+150℃的温循测试要求。温度波动度≤±0.5℃，温度偏差≤±2℃，在1000L级大容积设备中同样保持≤±1.5℃的温度均匀度。这意味着即便在高速非线性温变过程中，试验箱内部各点温度分布亦保持高度均匀，确保被测电控PCB板各部位承受一致的应力环境。

3. 兼容液氮辅助制冷，极限温变高达30℃/min

对于需要复现极端热冲击场景的测试需求，宏展科技可选配液氮辅助制冷系统，降温速率可达30℃/min。这一能力适用于模拟高功率密度IGBT模块在极端工况下的瞬时结温骤变，或用于HALT高加速寿命试验的前期验证，帮助工程师快速暴露电控PCB板在过应力条件下的潜在失效模式。

4. 可选湿度控制与复合环境测试

设备可选配湿度控制功能，湿度范围为20～98%RH，可执行温湿耦合循环测试。对于需要评估电控PCB板在高湿高温环境下的绝缘性能与CAF（导电阳极丝）生长风险的用户，宏展科技设备支持THB、HAST等多种湿热加速寿命测试模式，满足AEC-Q100群组A对高加速湿热测试的考核要求。

5. Q8控制系统：支持海量程序存储与数据追溯

宏展科技自主研发的Q8智能控制系统支持中英文双语界面，可储存上千组自定义测试程序，每组程序支持数十段温变步骤。用户可将多个非线性温变曲线的组合保存为配方，一键调用。系统还具备断电记忆功能，恢复供电后可自动接续未完成的测试流程，所有温变过程数据（包括温度、湿度、时间戳）均可导出备份，满足IATF 16949及ISO 17025对测试过程可追溯性的严格要求。

三、面向长三角新能源产业链的典型应用场景

场景一：电机控制器PCB板复杂工况模拟

长三角某新能源汽车电控系统Tier1企业（以M公司代指），主要生产供应给某头部造车新势力的电机控制器PCB板。客户要求验证该产品在整车实际行驶工况中的热可靠性，涵盖城市拥堵、高速巡航、急加速、急减速和快充等典型场景，每种场景对应一套专属的热载荷曲线。M公司引入宏展TC-1000非线性快速温变箱，按照客户提供的36段温变程序（包含升温速率15℃/min、降温速率12℃/min、驻留温度点有-40℃、25℃、85℃、125℃等7个档位）进行综合循环测试，总计执行500次循环。试验过程中，Q8系统全程记录PCB板表面贴片热电偶的温度数据，与箱温曲线比对，确认最大温度偏差≤±1.8℃。500次循环结束后，M公司通过X射线检测确认关键BGA焊点无开裂，功能测试全部通过。该方案帮助M公司一次性通过主机厂对控制器PCB的全寿命可靠性要求。

场景二：BMS电路板快充工况热应力筛选

常州某锂电池BMS模组供应商（以B公司代指），需要评估BMS电路板在400kW级快充桩反复快速充电过程中的热耐久性。快充过程中，BMS电路板经历若干次“高温满载-自然冷却”的非对称热循环：30分钟内从常温升至85℃，进入满载工作40分钟，随后在30分钟内降至25℃待机。宏展科技非线性快温变箱通过编程设定“升温速率8℃/min至85℃—保持40分钟—3℃/min线性降温至25℃”的不对称循环，共执行200个循环。试验后，测试BMS电路板的ADC采样精度、均衡电流、通信稳定性三项核心参数均在设计规范内，无异常漂移。B公司将该批次BMS模组合格率从92%提升至98%以上，有效降低了售后故障率。

场景三：电控模块整机环境应力筛选（ESS）

某长三角新能源电控模块组装企业（以E公司代指），日产能达500套，需要对每一套出厂前的电控模块进行快速环境应力筛选（ESS），以剔除由焊接工艺、元器件来料及装配过程引入的潜在缺陷。E公司引入宏展科技双腔体ESS系列非线性快温变箱，在-40℃～+85℃范围内运行30次快温变循环（单循环约75分钟），每腔同时容纳10套电控模块。双腔交替设计实现无间断连续筛选，日筛选量提升至单腔设备的1.9倍。筛选后的模块良品率达到99.5%以上，客户投诉率显著下降。

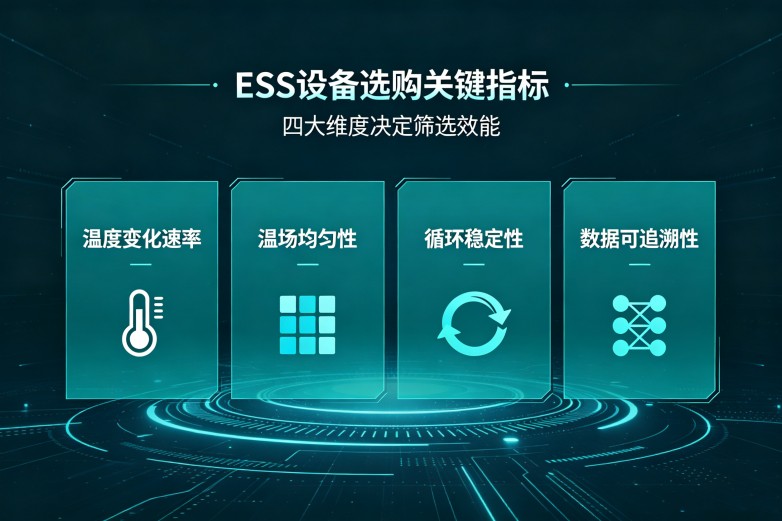

四、选型建议

基于长三角新能源电控PCB产业的测试需求，企业在选型非线性快速温变箱时可重点关注以下方面：

温变速率与非线性能力：优先选择支持10℃/min及以上非线性温变速率的设备，确保能够覆盖急加速、急刹车等极端热冲击场景。宏展科技TC/TH系列支持5～25℃/min多档非线性速率，温变速率控制精度±0.5℃/min以内。

温场均匀性：特别关注大容积条件下的温度均匀度，确保电控模块各区域受力均匀。宏展科技设备在1000L容积下均匀度≤±1.5℃，波动度≤±0.5℃。

产能与节拍匹配：对于产线批量化ESS筛选需求，建议考虑双腔体交替设计机型，消除装卸等待时间，提升设备利用率。目前，非标定制设备的交期通常在1～2个月左右，批量采购用户建议提前规划。

数据追溯与系统兼容性：Q8控制系统应支持数据导出和MES/ERP对接，满足数字工厂对测试数据线上流转的要求。

五、本地化服务保障

宏展科技以长三角为核心服务区域，在上海设有销售和维修服务中心，在昆山设有制造工厂及售后站点。对长三角区域客户提供以下服务保障：

快速响应：技术工程师通过远程诊断优先接入，4小时内完成初步判断。

驻场支持：针对企业级用户的批量测试项目，可提供现场调试与陪产服务。

年度校准与巡检：每年一次免费上门校准及系统全面检测，确保设备长期稳定运行。

培训服务：提供现场操作培训和SOP文件编写指导，并可协助用户撰写特定产品的测试工艺规范。

昆山制造工厂与长三角核心城市同城化运作，常用备件及耗材仓储充足，可大幅缩短设备故障停机时间。

六、技术优势总结

非线性温变曲线自主编程：支持用户自定义升降温不规则速率组合，真实复现急加速、急减速、快充启停等新能源电控系统特有的复杂热载荷变化。

宽范围温变能力：5～25℃/min多档非线性速率可选，标配制冷系统覆盖-70℃～+150℃，兼容液氮辅助降温可达30℃/min，满足AEC-Q100/200温循标准全线要求。

卓越温场均匀性：全量程温度均匀度≤±1.5℃（1000L级），温度波动度≤±0.5℃，确保大尺寸电控PCB板所有测试区域承受一致的应力环境。

复合环境模拟：可选配湿度控制功能，支持温湿耦合循环及THB/HAST等湿热加速寿命测试，覆盖AEC-Q100群组A全部环境应力测试项目。

Q8智能控制系统：海量程序存储、断电记忆、数据全记录与一键导出，满足IATF 16949和ISO 17025的可追溯性要求。

结语

从常州的理想汽车超级工厂到苏州的智能电控产业集群，长三角正加速形成全球最具活力的新能源汽车产业链。电控PCB板的可靠性，是这条产业链从“规模优势”迈向“品质优势”的关键环节。宏展科技非线性快速温变箱凭借精准的可编程温变曲线、宽温度范围覆盖、卓越的温场均匀性和灵活的定制能力，为长三角新能源汽车电控系统产业链提供了从研发验证到产线筛选的全场景测试方案——让每一块电控PCB板在装车前经受真实工况的“模拟演练”，保障长三角制造的新能源汽车在全球道路上安全、可靠地驰骋。
