高温工业中,火焰不仅是生产过程的产物,更是一道令人头疼的“屏障”。无论是钢铁转炉里翻滚的钢水、裂解炉中灼热的炉管,还是火箭发动机尾焰后方的喷口壁面,火焰的存在让真实目标变得模糊不清。传统测温手段要么望“火”兴叹,要么给出似是而非的数据。格物优信6800-NA中波制冷热像仪的出现,正是为了破解这道“迷雾”——让被火焰遮蔽的温度真相浮出水面。

火焰为何成为测温的“路障”?

要理解穿透火焰测温的难度,得先回到火焰的物理本质。燃料燃烧产生的高温气体——以二氧化碳和水蒸气为主——在不同波长下呈现出截然不同的辐射特性。在可见光波段,火焰的强光直接“晃瞎”了相机;在长波红外波段,火焰自身的辐射又过于强烈,将后方目标的微弱信号彻底淹没。

但中波红外(3.7-4.8μm)恰好处于一个微妙的平衡点。研究发现,火焰在这一波段存在特定的“透明窗口”,使后方目标的热辐射得以穿透火焰层抵达探测器。这正是6800-NA实现“透火测温”的物理基础——它不是靠算法“猜测”火焰后面的温度,而是从红外辐射的光谱特性出发,在硬件层面开辟出一条通往真相的“视觉通道”。

痛点一:转炉炼钢——靠“看火色”判断钢水温度,误差从何而来?

在钢铁厂转炉前,老师傅们炼钢靠的是“看火色”——观察炉口喷出的火焰颜色、亮度和跳动状态来推断炉内钢水温度。这种依赖经验的判断方式,相当于给1300℃的钢水“盲测”温度。即使经验最丰富的老师傅,也无法保证每次目测都精准无误。而一旦温度判断失误——温度过高,钢水“过烧”;温度过低,杂质除不干净——整炉钢就可能报废。

6800-NA搭载的锑化铟(InSb)制冷型探测器,波长范围覆盖3.7-4.8μm,能够精准穿透炉口火焰层,直接捕捉火焰后方钢水表面的真实热辐射。在600℃以内测温精度优于±1℃,高于600℃精度优于±2%,彻底将炼钢从“凭感觉”推向了“靠数据”的时代。当转炉炼钢的终点判断有了客观的温度数据作为依据,钢水品质的稳定性随之提升,能源浪费和返工成本也得以大幅降低。

痛点二:乙烯裂解炉——火焰“舔管”导致炉管过热,何时预警?

乙烯裂解炉是石化行业的核心装置,炉管内壁结焦是长期困扰工程师的“隐形杀手”。随着焦炭不断堆积,热量传递受阻,炉管壁温度飙升,操作员被迫加大燃烧强度,火焰开始“舔”到炉管表面,导致局部温度失控。如果无法及时发现这一过程,炉管可能在几分钟内从过热走向破裂,酿成火灾甚至爆炸事故。

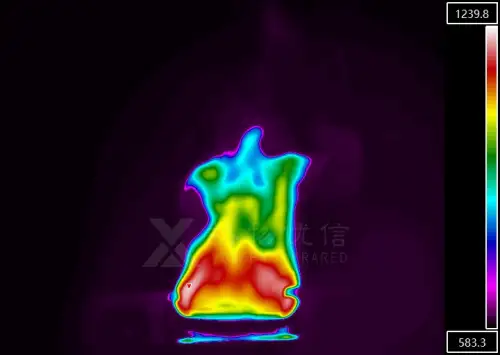

传统做法是什么?工人手持热电偶从观察孔捅进去测温,测到的只是一个点的数据,根本无法掌握整个炉管表面的温度分布。6800-NA的中波红外透火能力,使操作员能够实时获取整个辐射室内的温度场图像——正常的炉管温度分布均匀,呈一致颜色;而一旦出现火焰舔管或结焦导致的局部过热,该区域就会在热像图中呈现醒目的亮红色或白色“热点”。这种全景式的温度监测,让操作员从“事后救火”转向了“事前防火”,为设备安全运行争取了宝贵的预警窗口。

痛点三:火箭发动机试车——尾焰遮蔽喷口,如何看清发动机“心脏”?

火箭发动机地面试车中,工程师最想看清的不是尾焰有多绚烂,而是尾焰后方喷口壁面的真实物理温度。喷口状态直接反映燃烧稳定性、推进剂效率及发动机健康状况。然而,尾焰温度高达3000℃,火焰辐射强烈,传统设备在如此极端的环境下要么被“晃”到过曝,要么因帧率不足产生严重拖影。

6800-NA的应对策略是“透火+高速”双管齐下。中波波段本身具备穿透尾焰层的物理优势,而200Hz的全幅帧率和最高4182Hz的小窗口模式,则确保了即使在超音速喷射的剧烈动态中,依然能“凝固”每一帧清晰的温度图像。在固体火箭发动机试车中,该设备成功记录了尾焰核心区从点火到稳态的温度振荡全过程,数据频率与发动机燃烧不稳定性的理论模型高度吻合。这种能力使发动机热防护系统的评估有了可靠的物理温度依据,不再是基于尾焰外推的“估算”。

痛点四:火力发电锅炉——炉膛成了“黑箱”,如何优化燃烧?

火力发电锅炉炉膛内部,火焰的遮蔽效应使得传统监测手段难以全面掌握温度场分布。锅炉如同一个“黑箱”,燃烧状态无从知晓,这直接限制了机组参与低负荷深度调峰的能力。中波红外热像仪的透火特性,使得操作员能够直接获取炉膛内火焰辐射信息,通过图像处理计算并显示三维温度分布。更有研究采用3.80-4.05μm的窄带滤光片进行火焰滤波,使后方目标的辐射能够穿透火焰抵达探测器,清晰捕捉被火焰遮挡的物体轮廓——且目标温度越高,轮廓越清晰。这一原理同样适用于6800-NA的透火测温,为锅炉燃烧优化提供了可靠的数据支撑。

不止于“看见”——硬核参数背后的技术底气

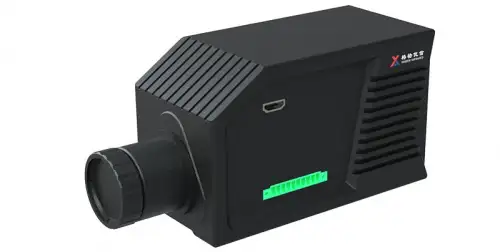

透火测温能力并非凭空而来,而是建立在扎实的硬件基础之上。6800-NA搭载的锑化铟(InSb)制冷型探测器,热灵敏度(NETD)低至20mK,相当于能够分辨0.02℃的微小温差。积分时间最短可达5微秒,即使面对爆炸级别的强光干扰,也能通过极短曝光锁定目标温度,避免图像过曝。全幅640×512分辨率配合200Hz帧率,既保证了图像细节,又能捕捉动态过程;而当需要极端高速捕捉时,小窗口模式可将帧率飙升至4182Hz,专为毫秒级瞬态过程设计。这一整套技术组合,构成了6800-NA从“透火”到“高速”再到“高精度”的全方位能力矩阵。

结语:让火焰不再是“障眼法”

火焰的本质是高温,但高温本身并不应当成为测温的障碍。格物优信6800-NA中波制冷热像仪所做的,正是在光谱物理层面找到那条通往真相的“透明通道”,并用硬核的探测器性能、高速的采集能力和精准的测温算法,将这条通道转化为工程师手中可靠的数据工具。从钢铁转炉到乙烯裂解炉,从火箭试车台到电站锅炉,当火焰不再是测温的“迷雾”,高温工业的智能化监测与安全保障便有了新的可能。
